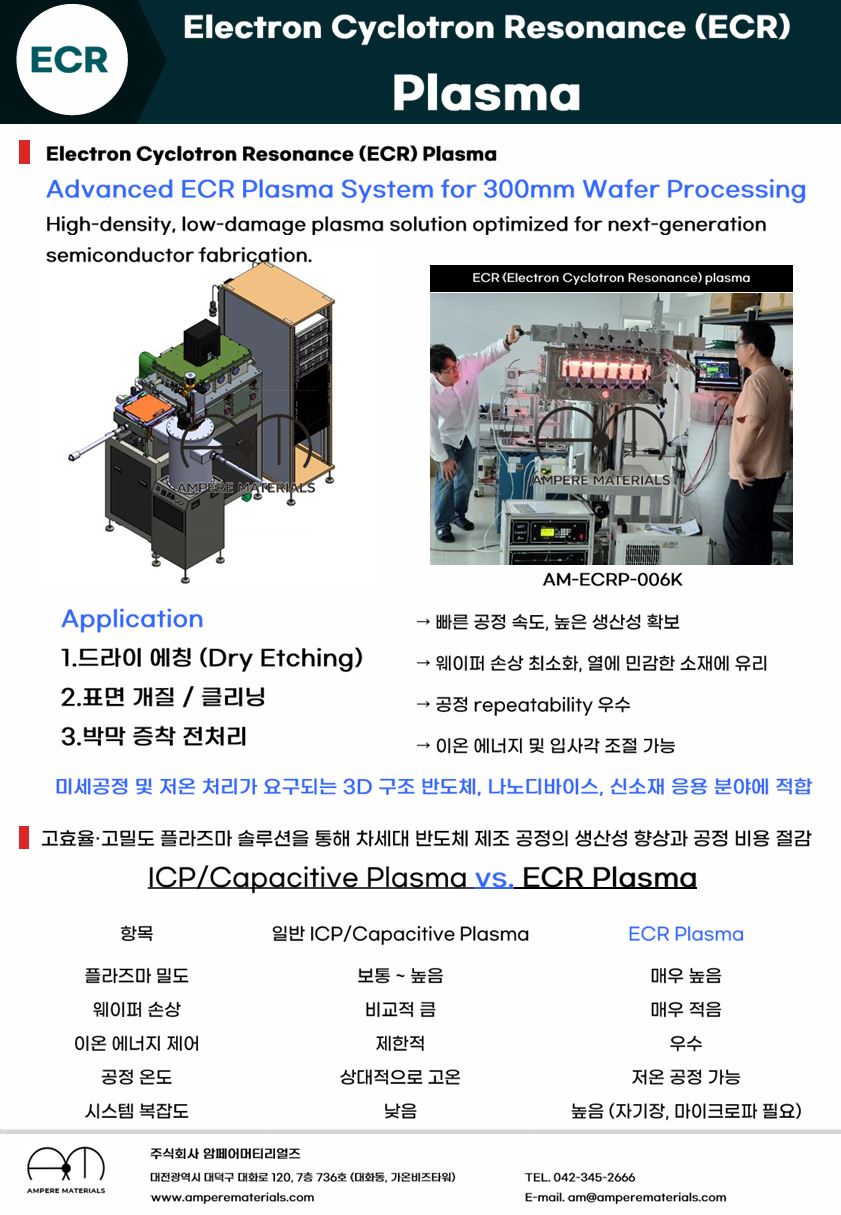

Electron Cyclotron Resonance (ECR) Plasma
Advanced ECR Plasma System for 300mm Wafer Processing

High-density, low-damage plasma solution optimized for next-generation semiconductor fabrication.

Application

1.드라이 에칭 (Dry Etching)
2.표면 개질 / 클리닝
3.박막 증착 전처리

미세공정 및 저온 처리가 요구되는 3D 구조 반도체, 나노디바이스, 신소재 응용 분야에 적합

고효율·고밀도 플라즈마 솔루션을 통해 차세대 반도체 제조 공정의 생산성 향상과 공정 비용 절감

ICP/Capacitive Plasma vs. ECR Plasma

항목

일반 ICP/Capacitive Plasma

ECR Plasma

플라즈마 밀도

보통 ~ 높음

매우 높음

웨이퍼 손상

비교적 큼

매우 적음

이온 에너지 제어

제한적

우수

공정 온도

상대적으로 고온

저온 공정 가능

시스템 복잡도

낮음

높음 (자기장, 마이크로파 필요)
